Pompa Panas Berpendingin Udara EVI
  • Pompa Panas Berpendingin Udara EVIPompa Panas Berpendingin Udara EVI

Pompa Panas Berpendingin Udara EVI

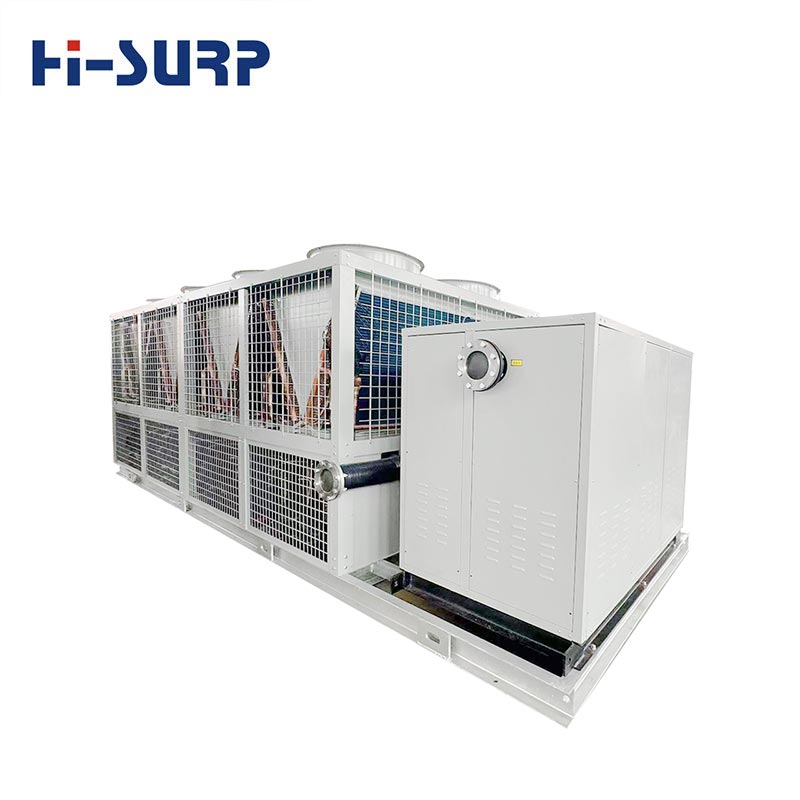

Pompa Panas Berpendingin Udara Hisurp EVI adalah unit berkinerja tinggi, berkualitas tinggi, yang mengadopsi teknologi injeksi uap yang ditingkatkan (EVI) berdasarkan pompa pendingin/panas berpendingin udara tradisional. Ini sangat cocok untuk proyek dengan kebutuhan kapasitas pemanasan tinggi di lingkungan bersuhu rendah (seperti wilayah utara, iklim dingin, atau skenario pemanasan proses).

Apa itu EVI

EVI (enhanced vapor injection) untuk EVI Air Cooled Heat Pump adalah teknologi yang meningkatkan kompresor kinerja melalui injeksi gas perantara (elektro-injeksi). Prinsip intinya adalah:

  • Selama proses kompresi kompresor, sebagian uap refrigeran diproses oleh zat perantara penukar panas, diperkenalkan;
  • Hal ini meningkatkan laju aliran massa dan entalpi pelepasan kompresor;
  • sehingga secara signifikan meningkatkan kapasitas pemanasan suhu rendah dan efisiensi sistem.

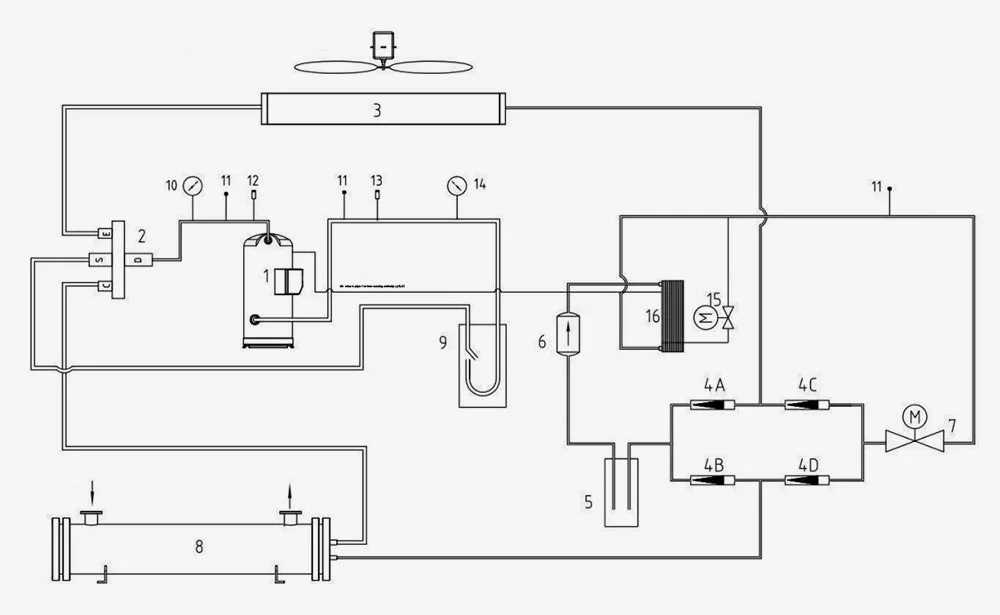

Bagaimana cara kerja Pompa Panas Berpendingin Udara EVI

  • 1. Gulir kompresor
  • 2. Katup empat arah
  • 3. Penukar panas sisi udara
  • 4. Periksa katup
  • 5. Reservoir cairan bertekanan tinggi
  • 6. Saringan kering
  • 7. Katup ekspansi elektronik
  • 8. Penukar panas shell dan tabung
  • 9. Pemisah gas-cair
  • 10. Pengukur tekanan tinggi (dihilangkan)
  • 11. Proses katup jarum
  • 12. Sakelar tekanan tinggi
  • 13. Sakelar tekanan rendah
  • 14. Pengukur tekanan rendah (dihilangkan)
  • 15. Entalpi- meningkatkan katup ekspansi elektronik
  • 16. Economizer penambah entalpi gas


Catatan: Garis ganda adalah siklus pendinginan, garis tunggal adalah siklus peningkatan entalpi jet

How does EVI Air Cooled Heat Pump work

Selama pengoperasian pemanasan Pompa Panas Berpendingin Udara EVI yang tahan lama, rute sirkulasi zat pendingin adalah: kompresor 1 → katup empat arah 2 → penukar panas shell dan tube 9 → katup periksa 4B → reservoir cairan bertekanan tinggi 5 → penyaring kering 6 → katup ekspansi elektronik 7 → katup periksa 4C → penukar panas sisi udara 3 → katup empat arah 2 → gas-cair pemisah 9 → kompresor 1

Rangkaian peningkatan entalpi jet adalah: Saluran keluar penukar panas pelat → peningkatan entalpi ekspansi elektronik katup → pelat penukar panas → peredam kejut → kompresor

Diagram ini adalah satu sistem, dan sistem lainnya konsisten dengan sistem ini.

Fitur

Strong Heating Capacity at Low Temperatures

Kapasitas Pemanasan Kuat pada Suhu Rendah

Pompa kalor berpendingin udara biasa mengalami penurunan kinerja yang signifikan di bawah -5℃.
Pompa panas berpendingin udara EVI yang canggih dapat beroperasi secara stabil pada suhu sekitar -20℃ atau bahkan lebih rendah.

Significantly Improved Heating Capacity

Peningkatan Kapasitas Pemanasan Secara Signifikan

Kapasitas pemanasan meningkat sebesar 20%~40% dalam kondisi suhu rendah.

Higher Energy Efficiency

Efisiensi Energi Lebih Tinggi

Peningkatan COP dan pengurangan konsumsi energi pengoperasian.

Safer Compressor Operation

Pengoperasian Kompresor Lebih Aman

Secara efektif mengurangi suhu gas buang, meminimalkan risiko panas berlebih.

Persiapan sebelum Instalasi

1. Saat diangkut ke lokasi pemasangan, Pompa Panas Berpendingin Udara EVI harus diperiksa dengan cermat sesuai dengan daftar pengepakan untuk semua item. Jika ada kerusakan atau bagian yang hilang harus segera diberitahukan ke pabrik Hisurp.
2. Pengguna harus menyediakan pondasi kaku atau dasar beton yang tidak dapat berubah bentuk. Fondasi harus rata dan mampu menahan beban Pompa Panas Berpendingin Udara EVI itu sendiri: untuk keseluruhan unit dapat langsung ditempatkan pada balok penahan beban sesuai gambar (lihat terlampir I).
3. Pompa Panas Berpendingin Udara EVI dapat ditempatkan di tempat yang berventilasi baik, seperti atap, balkon, atau tempat pemasangan yang nyaman di dekat tempat AC. Harus terdapat ruang ventilasi yang cukup di sekitar unit, dan terdapat ruang minimal 1,5 meter di bagian depan dan belakang, kiri dan kanan unit. Seharusnya tidak ada penghalang yang mempengaruhi aliran udara yang keluar dalam jarak 5 meter dari saluran keluar udara. Jarak antara unit dan permukaan saluran masuk udara pada unit tidak boleh kurang dari 3 meter untuk mencegah saling interferensi pada setiap unit dan mempengaruhi kinerja normal unit (lihat lampiran II).
4. Pipa penghubung Pompa Panas Berpendingin Udara EVI dan unit itu sendiri harus disiapkan sesuai dengan standar HVAC setempat.

Kasus Proyek

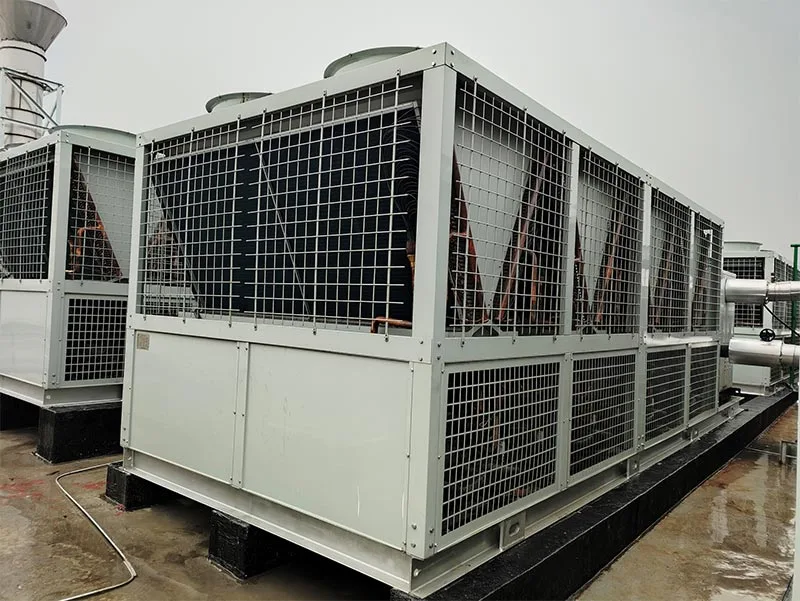

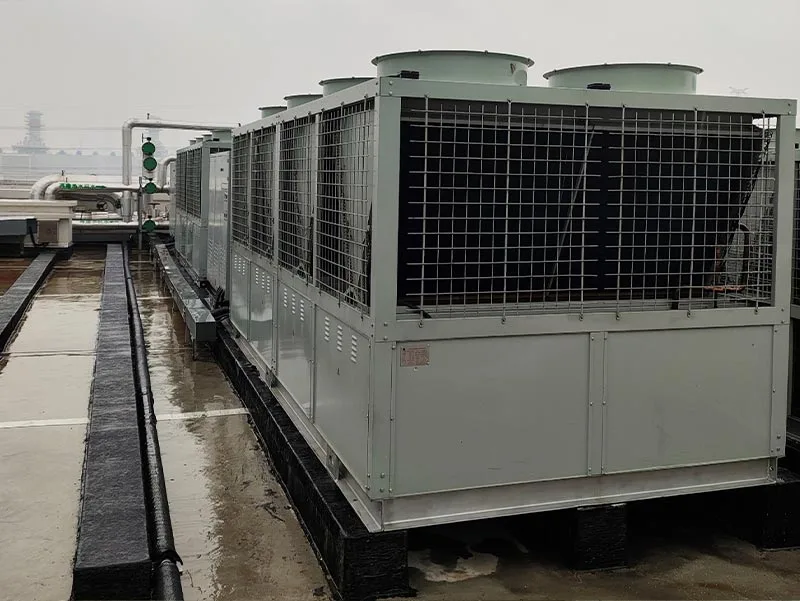

Pompa Panas Berpendingin Udara EVI dipasang di atap.

Project CasesProject Cases
: Pompa Panas Berpendingin Udara EVI
