Pendingin Udara Split Crane Langsung dari Pabrik

Jenis Pendingin Udara Split Crane?

Ada tiga jenis AC split crane HISURP:

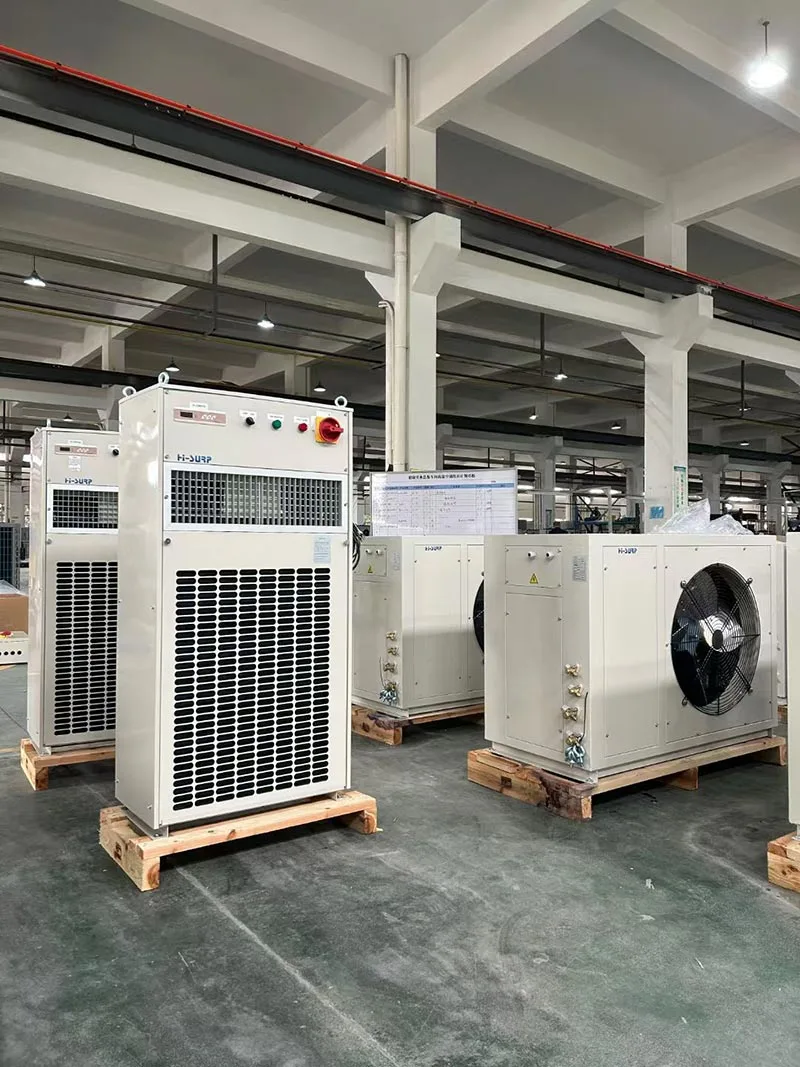

Untuk AC derek berdiri di lantai terpisah,HISURPmemiliki seri B, cocok untuk kabin yang memiliki luas lantai yang cukup.

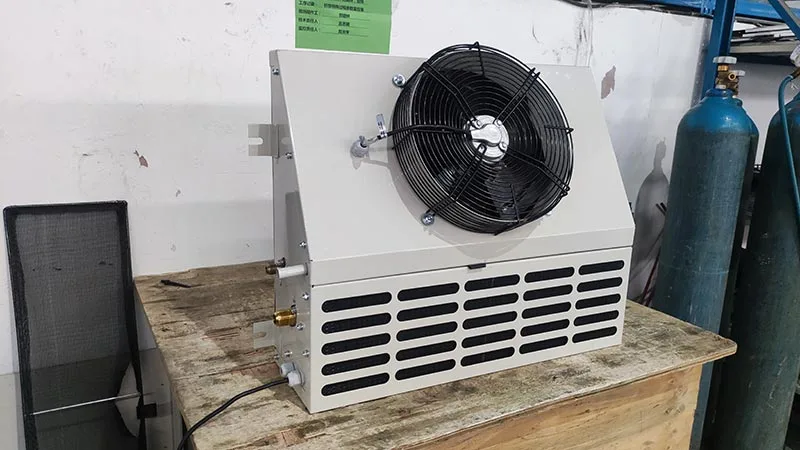

Untuk AC crane split yang dipasang di dinding, HISURP memiliki seri BD/BG, tampilannya mirip, dengan permukaan miring dan ukuran kompak. Perhatian khusus diperlukan untuk pemasangan BG/BD (karena perbedaan posisi panci tetesan; penguapan zat pendingin dapat menyebabkan kondensasi).

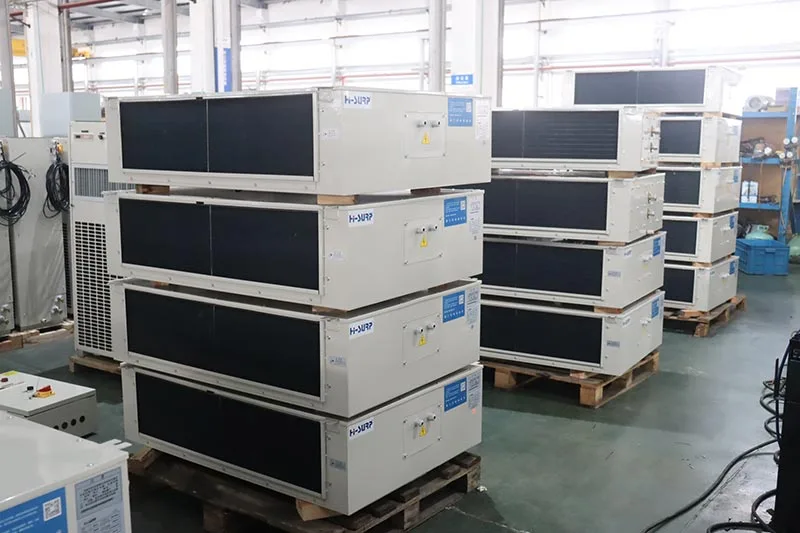

Untuk AC split plafon crane, HISURP memiliki seri BX yang biasanya ditempatkan di tengah plafon, dengan saluran keluar udara di bagian bawah dan udara balik di sisi depan dan belakang.

Ikhtisar Pendingin Udara Split Crane HISURP

Kapasitas Pendinginan: 4~24kW

Kapasitas Pemanasan: 3~10kW

Pendingin: R134a, R142b, R227ea, R515B, R236fa

Catu Daya: AC380/400/440-3PH-50Hz/60Hz

Kondisi Kerja Pendinginan: suhu DB sekitar: 45°C; DB/WB dalam ruangan adalah 30/24°C

Pipa Tembaga: dibutuhkan

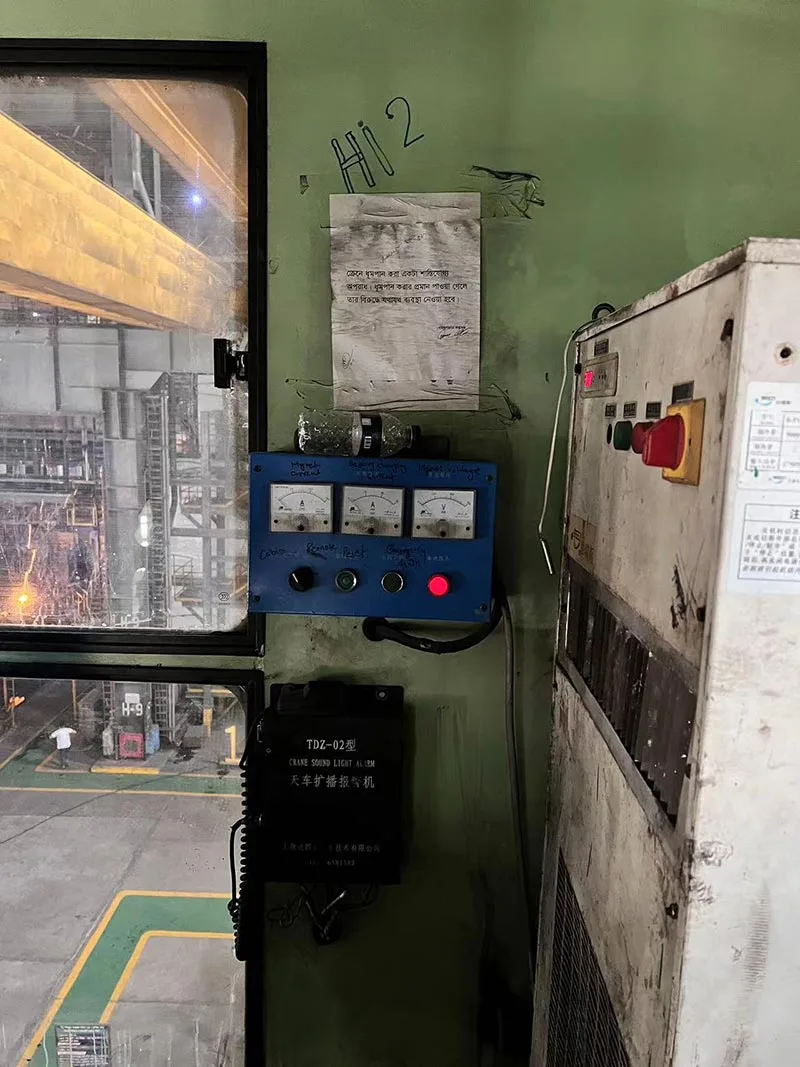

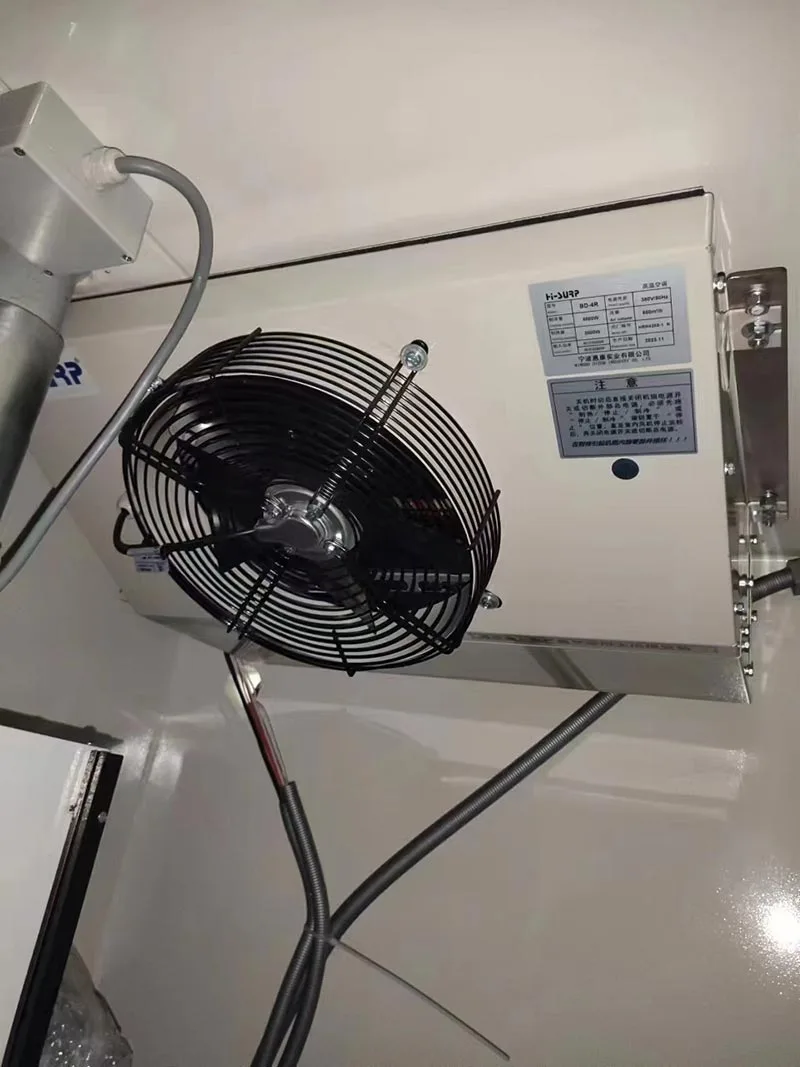

Bagaimana Cara Memasang Pendingin Udara Split Crane HISURP?

A.  Pastikan apakah posisi pemasangan memudahkan penyambungan tabung tembaga dan kabel listrik;

B.  Pastikan kerataan, horizontalitas, dan kekuatan pondasi yang memadai dan sambungkan unit luar ruangan ke kaki pemasangan dengan baut, mur, dan ring pegas 4-M12;

C.  Unit dalam ruangan mudah terjatuh karena tinggi dan tipis, sehingga harus disambungkan dengan aman ke panel belakang kabin pengemudi melalui tempat pemasangan terintegrasi untuk unit;

D.  Unit tidak boleh dipasang di tempat yang terkena tetesan air, karena dapat menyebabkan sengatan listrik atau kebocoran;

E.  Periksa penutup antarmuka sebelum pemasangan tabung zat pendingin dan jaga agar antarmuka belakang tetap tertutup selama memasukkan tabung dan tidak ada debu atau air di dalam tabung;

F.  Unit dalam dan luar ruangan dihubungkan ke katup penutup dengan soket tabung tembaga pendingin dengan dimensi yang sesuai Φ1/2” untuk saluran cairan dan Φ3/4” untuk saluran gas. Panjang standarnya adalah 5m. Jika harus memanjang, pengguna harus memberikan pemberitahuan khusus saat melakukan pemesanan;

G.  Tabung tembaga harus disambungkan dengan sangat hati-hati ke tikungan agar tidak tergencet. Peralatan pembengkok pipa direkomendasikan untuk operasi ini. Jari-jari tikungan adalah (R) ≥70mm. Pembengkokan tidak boleh diulang jika tabung retak atau pecah;

H.  Sambungan sekrup dalam dan luar ruangan pada kedua ujung tabung harus aman dan kencang (dikrup). Pengelasan harus dijamin mempunyai lapisan las yang rata dan bebas dari kebocoran;

I. 25kg/cm² nitrogen disuntikkan ke dalam katup servis bertekanan rendah dan air sabun diaplikasikan secara merata pada sambungan atau lapisan las tabung tembaga untuk mendeteksi kebocoran. Jika tidak ada nitrogen yang keluar dari katup servis tekanan rendah, pemompaan vakum akan dimulai. Jika ditemukan kebocoran, kebocoran tersebut harus dihilangkan setelah nitrogen dilepaskan dan kemudian deteksi kebocoran dilakukan kembali;

J.  Jika tidak ada tikungan segel air yang dipasang di dalam unit, segel tikungan air harus ditempatkan di saluran keluar unit dalam-ruang agar air yang terkondensasi dapat mengalir dengan lancar. Tabung drainase harus dipasang di tempat yang lebih rendah dari wadah air unit;

K.  Semua kawat dan kabel harus disambungkan dengan benar dan aman sesuai dengan diagram skematik pengkabelan yang disertakan bersama unit, dan dilarang keras kabel tergores atau tergencet karena menekan pelat saluran, dll.

L.  Saluran catu daya dimasukkan melalui saluran masuk catu daya dan saluran kontrol seperti yang ditunjukkan pada gambar garis besar, dan kemudian dihubungkan ke terminal “L1、L2、L3” dan PE. Jalur lainnya harus dipasang searah dengan jalur catu daya, seperti yang dirinci dalam diagram sirkuit. Semua kabel harus diikat dengan selang logam saat melewati lubang perutean, dan diikat erat dengan pita.

M.  Konduktor tembaga dengan diameter yang sesuai dipilih berdasarkan tabel kabel listrik untuk AC berikut dan dihubungkan sesuai dengan diagram sirkuit yang disertakan bersama unit.

Kabel Listrik AC

N.  Setelah tabung penghubung, kabel dan tabung drainase dipasang, pita digunakan untuk mengikat tabung tembaga, kabel dan tabung drainase dengan jarak bebas 200mm-300mm. Tabung penghubung harus dipastikan memiliki insulasi panas yang baik, karena suhu tinggi dari tabung tembaga yang terbuka dapat merusak kabel penghubung dan tabung drainase.

O.  Penutup listrik dan kisi-kisi pemasukan udara pada unit dalam-ruang harus dipasang dengan baik. Panel unit luar ruangan ditempatkan kembali. Unit dialiri arus listrik dan diuji operasi pendinginannya (selama 20-30 menit). Jika terjadi getaran, kebocoran atau kegagalan abnormal, dll, maka harus segera diatasi. Selain itu, cara penggunaan AC juga harus diajarkan kepada penggunanya.

P.  Jika unit dilengkapi dengan pelindung kegagalan fasa dan antifasa, perlu diperiksa apakah catu daya telah tersambung dengan benar sesuai dengan peraturan setempat yang relevan (misalnya, Kode Kelistrikan Nasional). Tegangan tidak boleh lebih dari ±15% dari tegangan pengenal;

Q.  Jika tempat pemasangan unit terkena radiasi serius dari sumber bersuhu tinggi, pengguna harus memasang penyekat antara sumber dan unit.

Kustomisasi Pendingin Udara Split Crane HISURP

* Anti-korosi

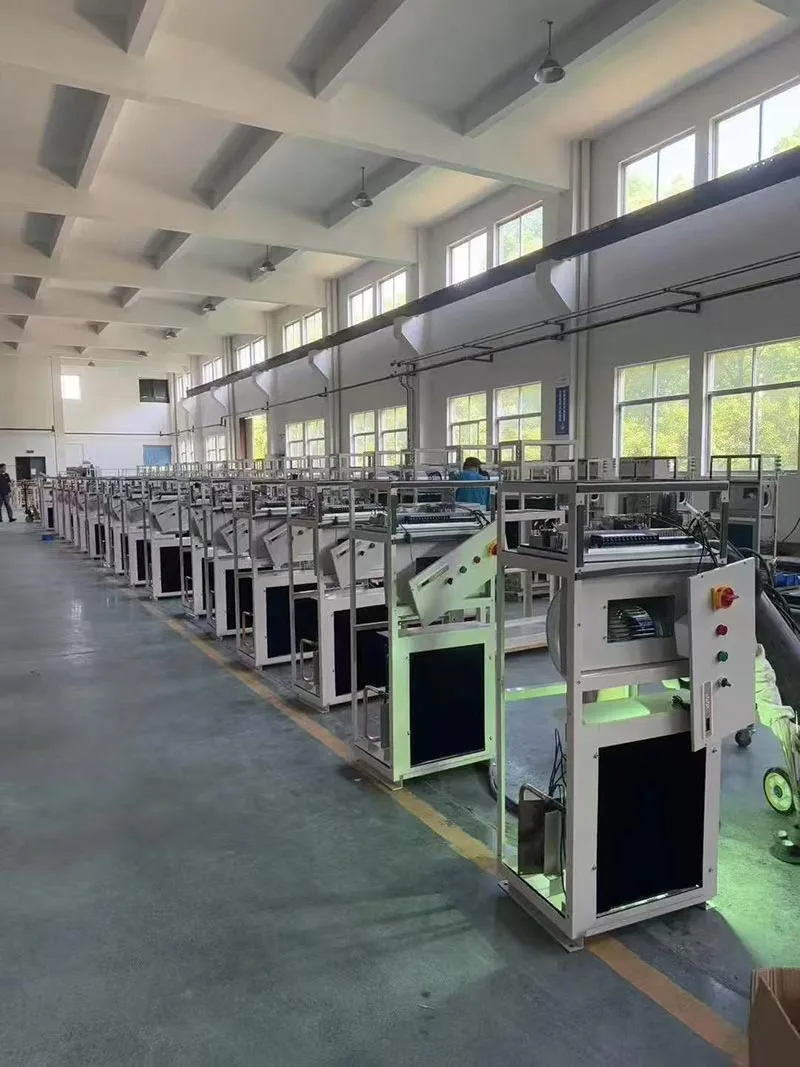

Opsi perlindungan korosi penukar panas meliputi: pengecatan; elektroforesis;  nano-elektroforesis; sirip aluminium tabung tembaga. Gambar di bawah menunjukkan diagram skema elektroforesis.

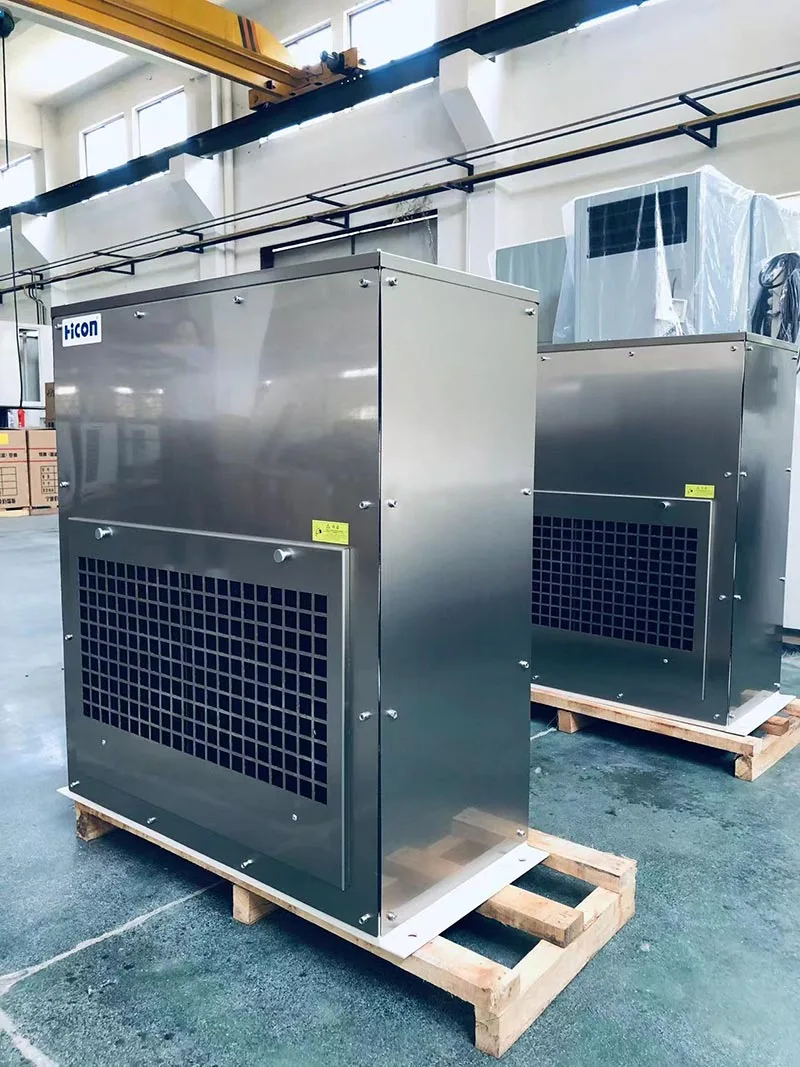

Opsi perlindungan korosi lembaran logam meliputi: pengecatan (standar C3); elektroforesis lembaran galvanis + pengecatan; dan baja tahan karat. Gambar di bawah menunjukkan diagram skema baja tahan karat.

* Tahan ledakan

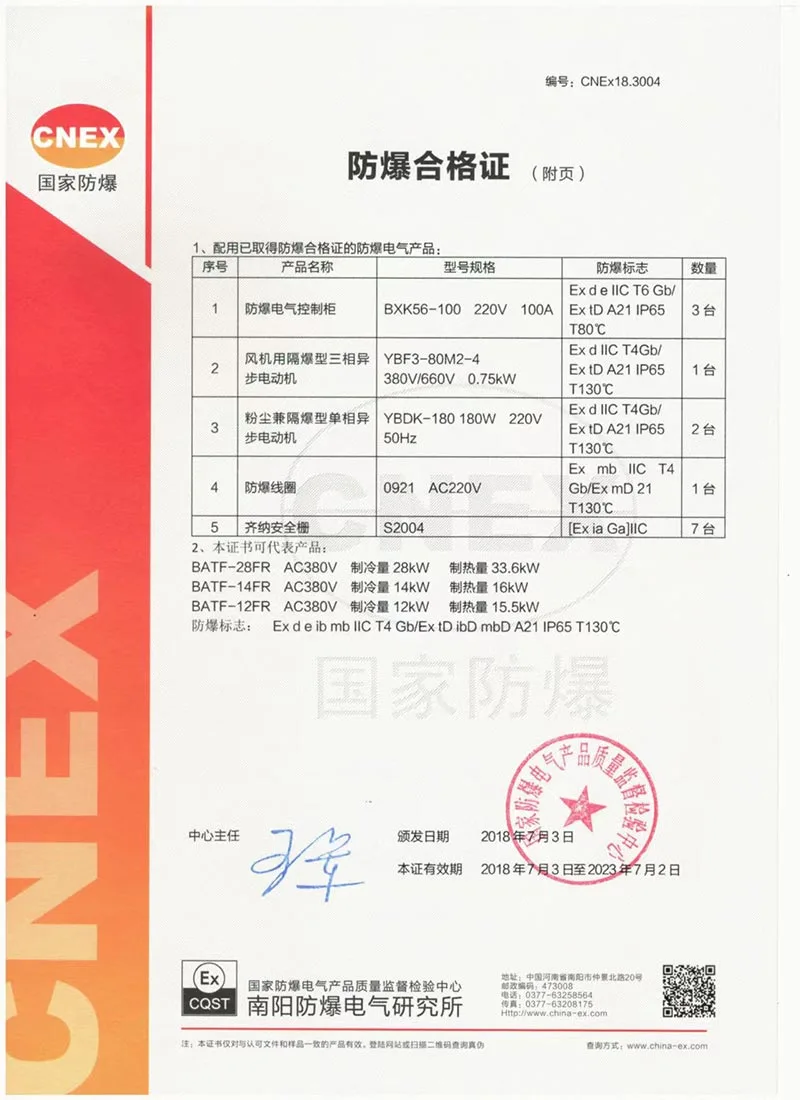

Pendingin Udara Split Crane HISURP memiliki sertifikat CNEX.

BT4 terutama cocok untuk area gas berbahaya Zona 2, dengan suhu permukaan maksimum tidak melebihi 135°C (lebih umum digunakan).

CT4 cocok untuk area gas berbahaya Zona 1 dan Zona 2, juga dengan suhu permukaan maksimum tidak melebihi 135°C.

Dan HISURP dapat melakukan keduanya.
