Pendingin Udara Kabinet Efisiensi Tinggi untuk Sistem Pendingin Industri

Pendingin Udara Kabinet HISURP untuk Penutup Listrik, Lemari CNC, Panel PLC, dan Sistem Kontrol Industri

Saat pembeli menelusuri pendingin panel yang andal, mereka biasanya menanyakan pertanyaan praktis yang sama: Bagaimana cara menjaga lemari listrik tetap dingin tanpa membawa debu ke dalam? Apakah sebaiknya saya memilih yang Top Mounted atau Wall Mounted? Bagaimana cara memilih kapasitas pendinginan yang sesuai?

HISURPmemberikan jawaban yang jelas dengan lini produk yang dirancang khusus untuk pendingin ruangan listrik, bukan AC ruangan umum.

Diproduksi oleh Ningbo Hicon Industry, HISURP didukung oleh perusahaan dengan pengalaman pendinginan industri sejak tahun 1972 dan berfokus pada AC industri dan AC komersial sejak tahun 2003. Dengan pabrik seluas 150.000 m², 400+ karyawan, 123 paten, laboratorium dan ruang pengujian kelas nasional CNAS, dan pengalaman melayani mitra global seperti ABB, Schneider, Toyota, COFCO, Novenco, dan Toray.

Pendingin Udara Kabinet biasa juga disebut pendingin panel, AC penutup, atau unit pendingin kabinet listrik. Tujuannya sederhana namun penting: menghilangkan panas dari lemari listrik yang tertutup sekaligus menjaga debu luar, kabut minyak, udara lembab, dan polutan korosif dari perangkat elektronik yang sensitif. Untuk PLC, penggerak servo, inverter, kontrol sakelar, pengontrol CNC, peralatan telekomunikasi, dan instrumen presisi, perbedaan ini tidak kecil. Hal ini secara langsung memengaruhi waktu aktif, keandalan, dan masa pakai.

Mengapa lemari listrik memerlukan AC Kabinet khusus?

Metode pendinginan tradisional seperti exhaust fan atau ventilasi alami seringkali tidak lagi cukup. Lemari listrik modern berisi komponen elektronik kompak dan berdensitas tinggi yang menghasilkan panas yang signifikan. Pada saat yang sama, udara pabrik mungkin mengandung debu, serat, uap minyak, atau kelembapan. Jika Anda hanya memberi ventilasi pada kabinet dengan udara luar, Anda hanya dapat mengurangi panas untuk sementara sambil memasukkan kontaminan yang dapat merusak barang elektronik.

Itulah sebabnya HISURP berfokus pada pendinginan + perlindungan debu + dehumidifikasi dalam satu solusi ringkas.

Bagaimana cara kerja AC panel HISURP?

HISURP menggunakan prinsip pendinginan perubahan fasa. Kompresor mengeluarkan gas refrigeran bersuhu tinggi dan bertekanan tinggi ke dalam kondensor, kemudian didinginkan menjadi refrigeran cair. Setelah throttling, refrigeran masuk ke evaporator dan menyerap panas dari udara panas di dalam kabinet listrik. Refrigeran kemudian menguap kembali menjadi gas dan kembali ke kompresor, mengulangi siklus tersebut secara terus menerus.

Keuntungan inti

1. Kontrol suhu yang akurat untuk pengoperasian enklosur yang stabil

Pengguna dapat mengatur suhu kerja di dalam kabinet listrik sesuai dengan kebutuhan aplikasi sebenarnya. Kisaran penyesuaian suhu standar adalah +20°C hingga +38°C. Tergantung pada model dan kebutuhan proyek, kontrol mekanis atau kontrol komputer mikro dengan tampilan LED dapat diterapkan.

2. Pendinginan dan dehumidifikasi dalam satu unit

Banyak kegagalan listrik tidak hanya disebabkan oleh panas, namun juga oleh kombinasi panas dan kelembapan. Unit HISURP memberikan pendinginan dehumidifying, membantu menjaga kelembapan dan suhu yang lebih sesuai di dalam kabinet dan mengurangi risiko kondensasi dan korosi.

3. Struktur tertutup membantu menghalangi masuknya debu

Pendingin Udara Kabinet yang Dipasang di Dinding atau Pendingin Udara Kabinet yang Dipasang di Atas berfungsi dengan penutup listrik tertutup sehingga udara di dalam tetap terisolasi dari debu bengkel, serat, kabut minyak, dan partikel di udara.

4. Sirkulasi aliran udara yang cepat dan merata

Unit ini menggunakan kipas sentrifugal rotor eksternal berkualitas tinggi dengan struktur kompak, aliran udara besar, tekanan statis tinggi, getaran rendah, dan kebisingan rendah. Hal ini membantu mendinginkan kabinet dengan cepat dan mengurangi titik panas di sekitar PLC, VFD, penggerak servo, dan modul daya.

5. Kompresor putar yang efisien

HISURP menggunakan kompresor putar tertutup penuh dengan efisiensi energi tinggi dan konsumsi daya rendah. Dengan pengukuran pengurangan getaran bawaan, unit ini bekerja dengan lancar dan senyap, yang sangat berharga dalam lingkungan kontrol presisi.

6. Penukar panas efisiensi tinggi

Penukar panas mengadopsi pipa tembaga berulir internal dengan sirip aluminium, meningkatkan kinerja perpindahan panas dan sistem EER sekaligus mendukung operasi jangka panjang yang stabil.

7. Filter primer standar di sisi kondensor

Filter utama di sisi kondensor membantu mencegah debu, oli, dan kotoran masuk dan mempengaruhi penukar panas atau kipas, meningkatkan stabilitas sistem secara keseluruhan dan memperpanjang masa pakai.

8. Arah saluran keluar udara dingin yang dapat disesuaikan

Saluran keluar udara dingin dilengkapi dengan deflektor sehingga arah pembuangan dapat diatur, membantu mengoptimalkan distribusi aliran udara dan membuat suhu kabinet lebih seragam.

9. Instalasi fleksibel dan perawatan mudah

Unit ini ringkas, ringan, mudah dipasang, dan mudah diservis. Setelah instalasi dan sambungan listrik, dapat beroperasi tanpa commissioning yang rumit di sebagian besar aplikasi standar.

Dipasang di Atas atau Dipasang di Dinding: mana yang harus Anda pilih?

Ini adalah salah satu pertanyaan pembeli yang paling penting, dan ini berdampak langsung pada efisiensi pemasangan dan kinerja aliran udara.

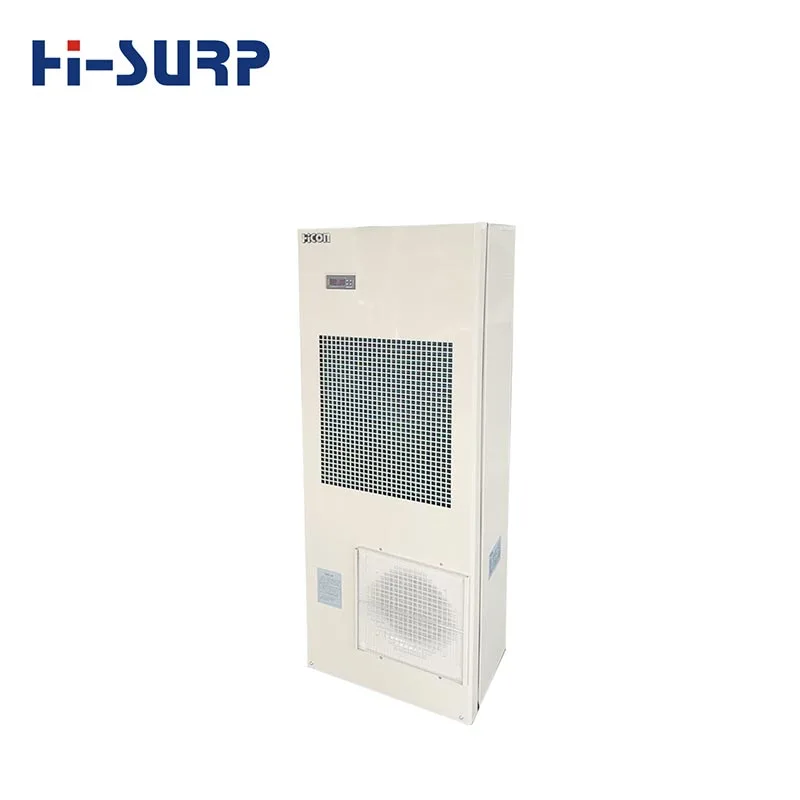

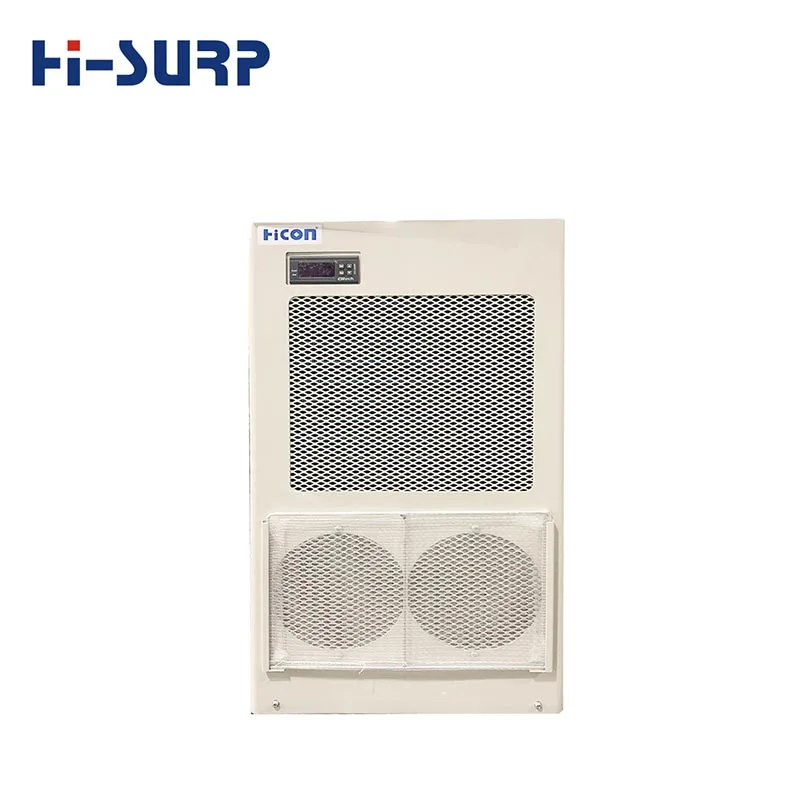

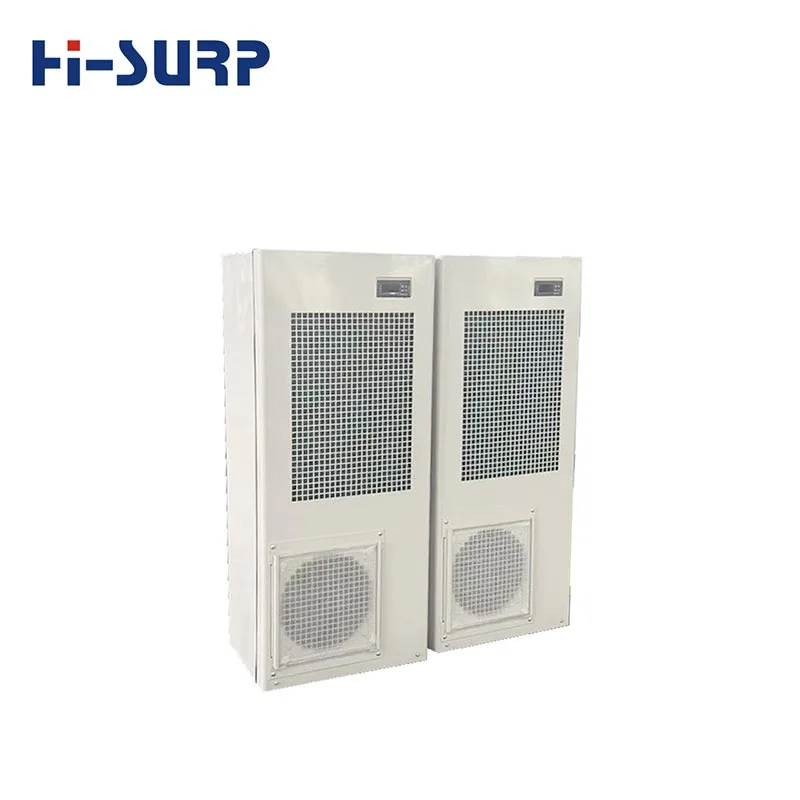

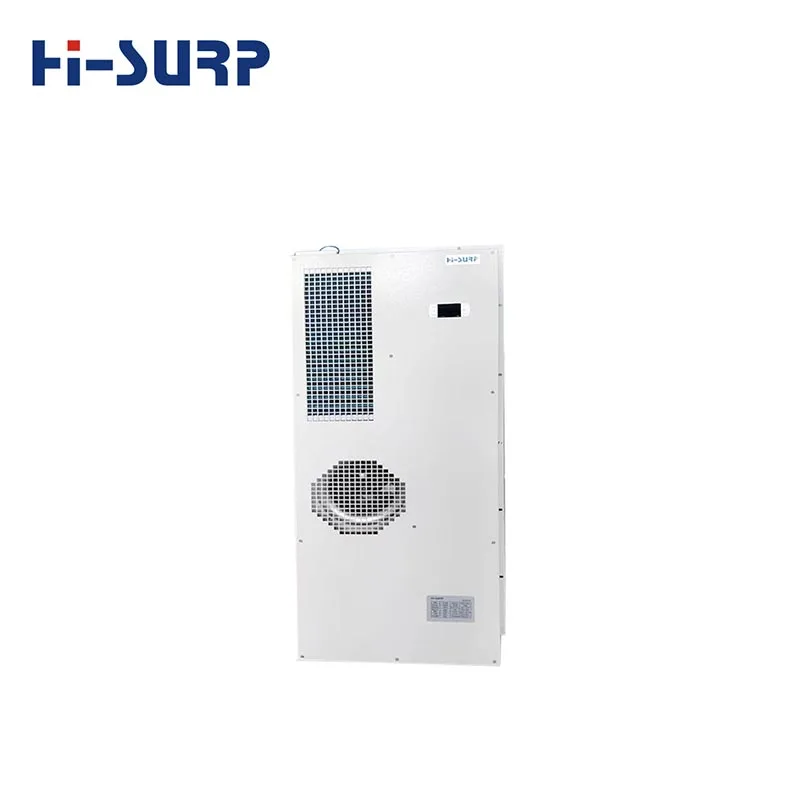

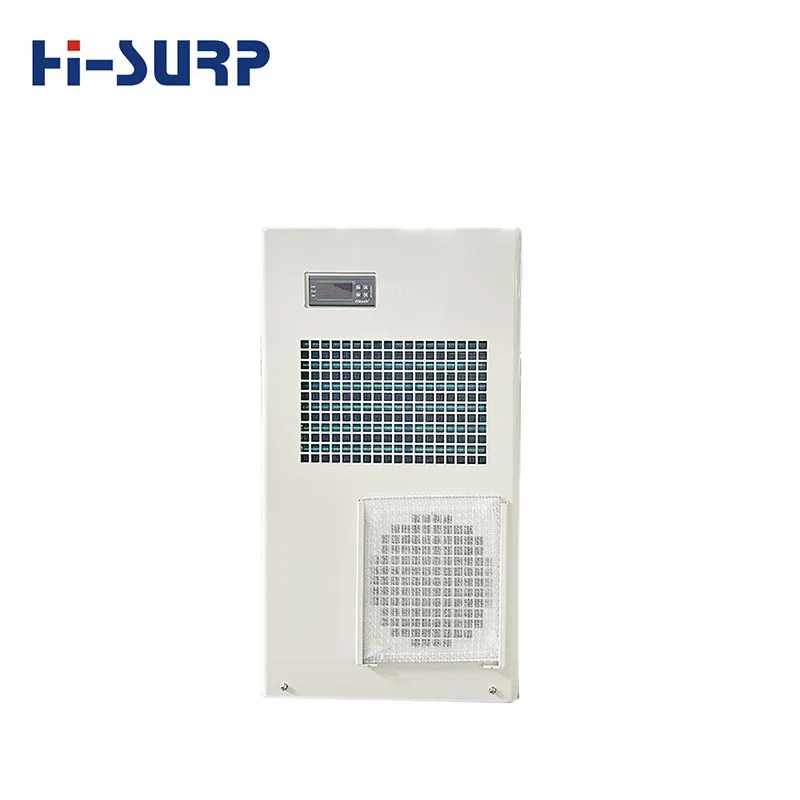

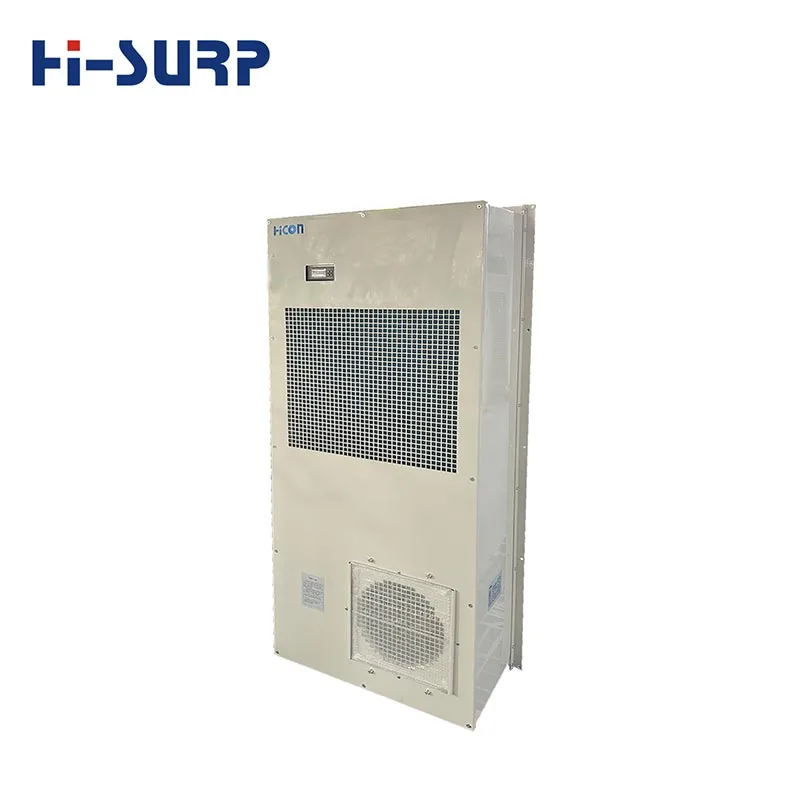

Pendingin Udara Kabinet yang Dipasang di Dinding dipasang di dinding samping selungkup listrik. Ini adalah format yang paling banyak digunakan karena mudah diakses untuk pemeliharaan dan cocok untuk banyak lemari kendali serba guna.

Kapasitas pendinginan umum untuk model yang dipasang di dinding:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Terbaik untuk:

- Lemari kontrol mesin CNC

- lemari kontrol jalur otomasi

- lemari peralatan telekomunikasi

- lemari kontrol inverter dan servo

- proyek retrofit dengan ruang pemasangan samping

Tipe pintu terpasang / semi tertanam

Ini adalah versi yang dipasang di samping yang sebagian tertanam ke dalam kabinet untuk meningkatkan tampilan atau kontrol ruang.

Kapasitas tipikal:

600W, 1000W, 1500W, 2000W, 2500W

Terbaik untuk:

- garis kompak dimana proyeksi eksterior harus dikurangi

- Peralatan OEM dengan desain kabinet terintegrasi yang lebih bersih

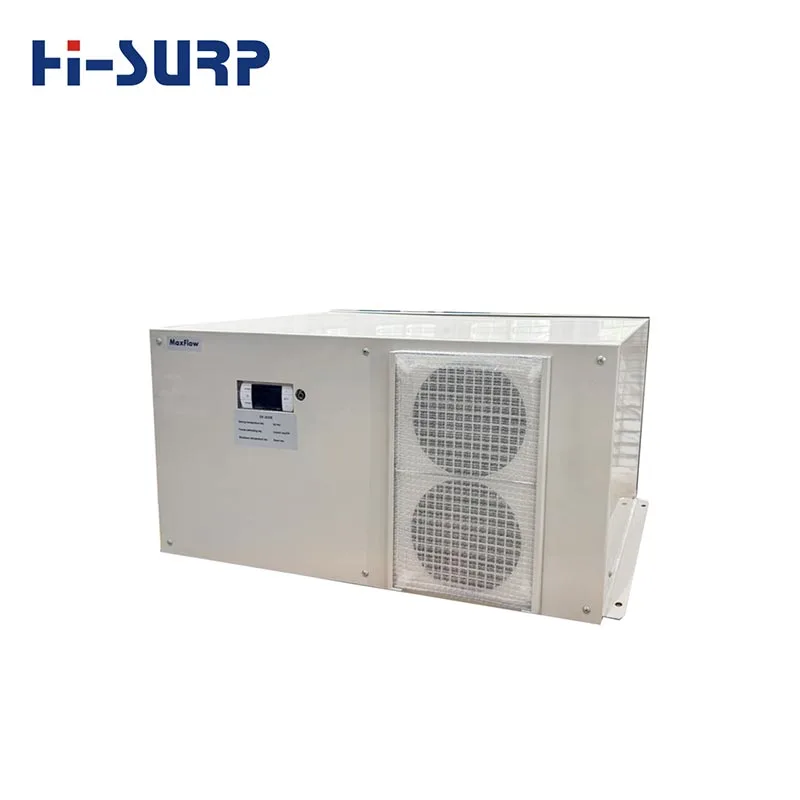

AC Kabinet Terpasang di Atas

Pendingin Udara Kabinet Terpasang di Atas dipasang di bagian atas kabinet dan sangat berguna ketika ruang samping terbatas atau pintu samping harus tetap terbuka.

Kapasitas pendinginan tipikal:

1000W, 1500W

Terbaik untuk:

- lorong pemasangan yang sempit

- peralatan mesin dengan jarak bebas samping terbatas

- lemari yang memerlukan pasokan udara dari atas ke bawah

Bagaimana cara memilih AC Kabinet yang tepat?

1. Beban panas di dalam kabinet

Hitung total panas yang dilepaskan oleh drive, PLC, catu daya, transformator, relay, dan perangkat elektronik lainnya. Ukuran yang terlalu kecil menyebabkan pendinginan yang buruk; ukuran yang terlalu besar dapat meningkatkan biaya dan meningkatkan risiko kondensasi.

2. Dimensi kabinet dan kondisi penyegelan

Pendingin Udara Kabinet bekerja paling baik dengan wadah yang relatif tertutup. Kebocoran udara mengurangi efisiensi pendinginan dan memungkinkan masuknya udara lembab atau berdebu.

3. Suhu lingkungan dan tingkat kontaminasi

Jika lokasinya panas, berdebu, berminyak, lembap, atau korosif, larutan pendingin tertutup jauh lebih cocok dibandingkan ventilasi kipas.

4. Posisi pemasangan

Putuskan sejak dini apakah proyek Anda memerlukan Top Mounted atau Wall Mounted, berdasarkan desain kabinet dan akses pemeliharaan.

5. Kondisi drainase dan persyaratan pengendalian

Jika tidak ada pipa pembuangan, pertimbangkan model dengan tangki air. Jika proyek memerlukan tampilan dan kontrol yang lebih presisi, mintalah opsi kontrol komputer mikro dan tampilan LED.

Cara menghitung kapasitas pendinginan kabinet

1. Hitung luas permukaan A = 2 × (panjang × tinggi + lebar × tinggi + panjang × lebar) untuk menentukan luas permukaan kabinet.

2. Hitung perbedaan suhu ΔT = suhu eksternal dikurangi suhu internal target untuk menentukan perbedaan suhu internal-eksternal.

3. Hitung perpindahan panas melalui dinding kotak: Qs = 5,5 × A × ΔT, sehingga menghasilkan laju perpindahan panas.

4. Kapasitas pendinginan AC Qo = 1,2 × (Qs + Qi pembangkitan panas internal), menentukan kapasitas pendinginan yang diperlukan.

Data teknis ikhtisar AC kabinet

Mengapa HISURP?

Kekuatan manufaktur kami:

HISURP adalah produsen AC industri khusus dengan:

- Pengalaman pendinginan industri sejak tahun 1972

- Fokus pada AC industri dan AC komersial sejak tahun 2003

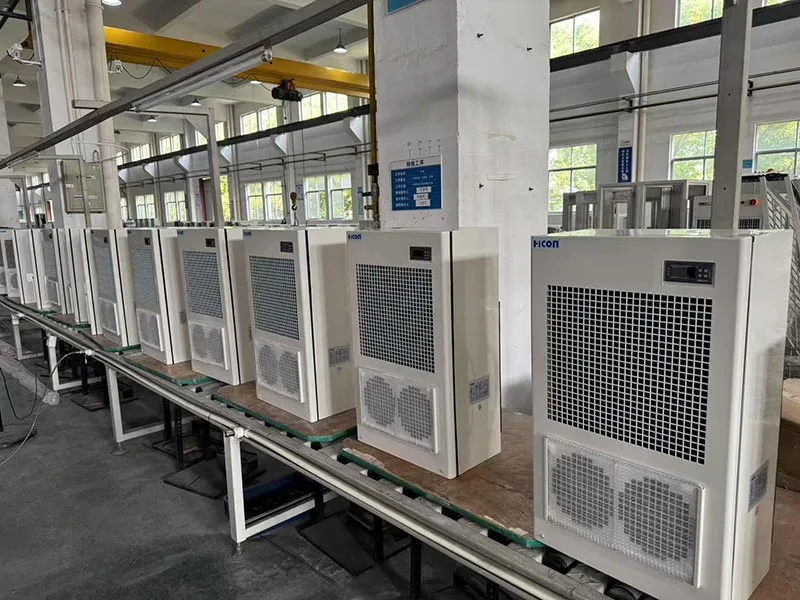

- Bengkel manufaktur seluas 150.000 m²

- 400+ karyawan

- 123 paten

- Laboratorium dan ruang pengujian kelas nasional CNAS

- Fasilitas produksi impor dan sistem kendali mutu yang matang

- Sertifikasi termasuk ISO9001, ISO14001, ISO45001, CE, UL, CB, dan banyak lagi

-pengalaman ekspor yang kaya, AC kabinet diekspor ke: Arab Saudi, Yunani, Meksiko, Qatar, Serbia, dll. untuk saat ini.

-Penyesuaian non-standar untuk berbagai skenario: Model catu daya tiga fase 460V dan DC 48V telah diekspor dalam jumlah besar ke Yunani dan Arab Saudi, beradaptasi dengan spesifikasi jaringan listrik yang berbeda untuk memenuhi kebutuhan regional.

Casing baja tahan karat, model suhu sekitar 60°C yang dirancang khusus untuk lemari inverter fotovoltaik Timur Tengah; model yang menampilkan antarmuka RS485 mendukung pembacaan suhu, arus, dan kode kesalahan jarak jauh Modbus, memungkinkan integrasi ke dalam sistem pemantauan terpusat melalui komputer host.

Kerjasama teknis dengan spesialis Jepang

Jalur pendingin kabinet telah dikembangkan bekerja sama dengan perusahaan Jepang termasuk KOUWAKOUGYO dan Apiste. Hal ini menambah nilai bagi pembeli yang peduli dengan logika desain yang stabil, pengalaman pendinginan enclosure yang telah terbukti, dan kematangan produk.

Kemampuan penyesuaian

HISURP dapat mendukung:

- parameter yang disesuaikan

- Persyaratan penampilan dan warna yang berbeda

- pilihan pendingin yang ramah lingkungan

- solusi frekuensi tetap atau frekuensi variabel, jika memungkinkan

- OEM dan adaptasi berbasis proyek

Hal ini sangat berguna bagi pembuat mesin, produsen kabinet kontrol, dan distributor luar negeri.

Industri aplikasi yang umum

Produk AC panel HISURP cocok untuk berbagai sektor:

- Peralatan mesin CNC

- mesin plastik

- telekomunikasi

- mesin makanan

- peralatan tekstil

- mesin pertukangan kayu

- metalurgi

- jalur produksi tembakau

- Lemari kendali VFD

- Lemari PLC

- sistem kontrol servo

- lemari saklar dan penutup instrumentasi

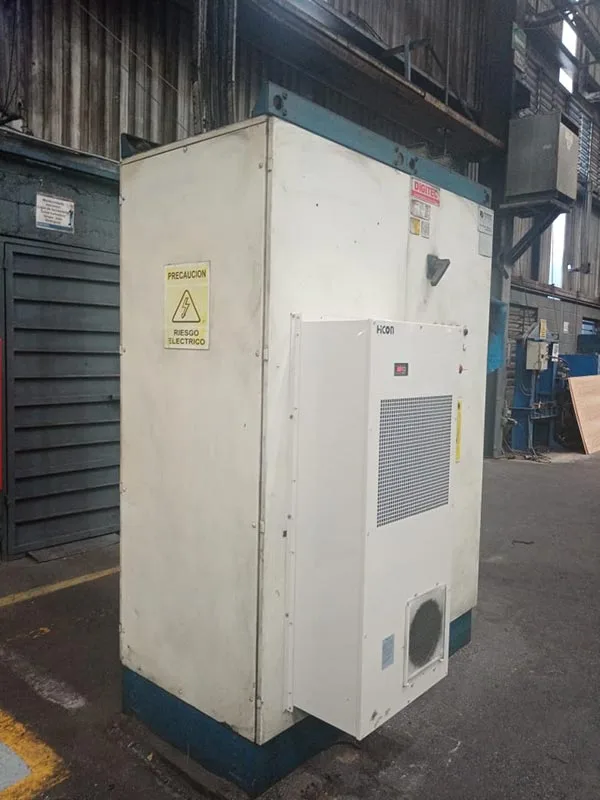

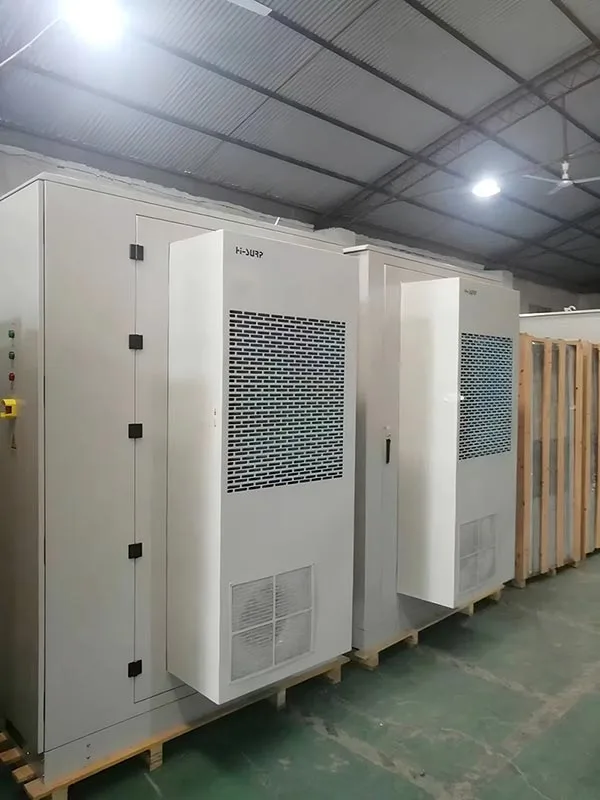

Adegan instalasi
